Щиты Этажные ЩЭ
Описание
 |
Сварной металлический корпус состоит из 3-х отсеков:
вводно-учетного, распределительного, отсека слаботочного оборудования.
В вводно-учетном и распределительном отсеках
размещены перфорированные планки для крепления
счетчиков (по количеству квартир).
Предусмотрена возможность установки в этом же отсеке
аппарата отключения магистральной линии.
В распределительном отсеке установлены
DIN-рейки для аппаратов групповых линий
и элементы для установки шин N и РЕ.
Отсек укомплектован оперативной панелью.
|
Ассортимент
| Изображение |
Типоразмер |
Габаритные размеры, мм (ВхШхГ) |
Масса, кг |
Цвет |
Артикул |
 |
ЩЭ-2-1 36 УХЛ3 |
Корпус 1000x960x140,
ниша 890x870x145 |
19,9 |
RAL 7035 |
MKM42-02-31 |
|
ЩЭ-3-1 36 УХЛ3 |
Корпус 1000x960x140,
ниша 890x870x145 |
20,3 |
RAL 7035 |
MKM42-03-31 |
 |
ЩЭ-4-1 36 УХЛ3 |
Корпус 1000x960x140,
ниша 890x870x145 |
20,3 |
RAL 7035 |
MKM42-04-31 |
| Дополнительные аксессуары |
 |
Кожух для навесного исполнения |
994x954x157 |
8,5 |
RAL 7035 |
MKM42-00-31 |
Габаритные размеры
ЩЭ
| № поз. |
Наименование |
| 1 |
Корпус щита |
| 2 |
Дверь отсека распределения |
| 3 |
Дверь отсека учета |
| 4 |
Дверь низковольтного отсека |
| 5 |
Оперативная панель |
| 6 |
Планка горизонтальной рамки |
| 7 |
Планка вертикальной рамки |
| 8 |
DIN-рейка |
| 9 |
Рейка под шины N, PE |
| 10 |
Планка монтажная |
| 11 |
DIN-рейка под выключатель нагрузки |
| 12 |
Кронштейн |
| 13 |
Замок |
| 14 |
Замок с другой секретностью |

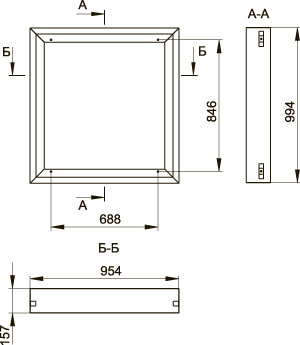

Кожух ЩЭ
|
